Specificità

Tonnellaggio (t) 21

Peso di lavoro dell'intera macchina (kg) 20560

Capacità del secchio (m3) 0,51-1.34

Lunghezza del braccio (mm) 5.65

Lunghezza del bastone (mm) 2.92

Origine Pechino

Potere Potere tradizionale

Impresa comune produttore/importazione

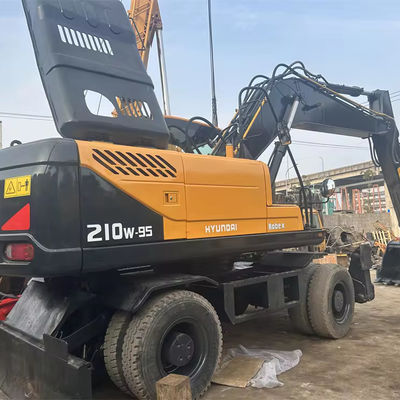

Scavatrice a secchio

sistema dinamico

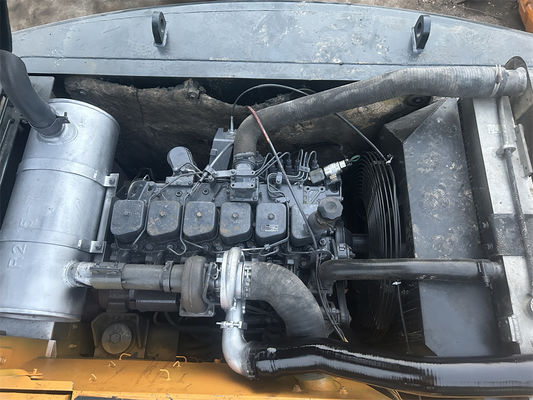

Modello di motore Cummins B5.9-C

Potenza nominale (kW/rpm) 124/1950

Dislocamento totale (L) 5. nove

Metodo di raffreddamento: raffreddamento ad acqua

Commenti: motore a iniezione diretta a turbo a sei cilindri a quattro tempi

Torsione massima (N.m/rpm) 68,4/1500

Numero di bombole (6)

prestazioni

Velocità in avanti (Km/h) 35

velocità di rotazione (rpm) 11

Capacità di arrampicata (%) 31,5 °

Forza di scavo del secchio (kN) 149.1

Forza di scavo del braccio di lancia (kN) 106.9

Raggio minimo di rotazione (m) 6.69

Forza di trazione massima (kN) 108

Forma di azionamento: motore a pistoni a doppia velocità, motore a pistoni, cambio

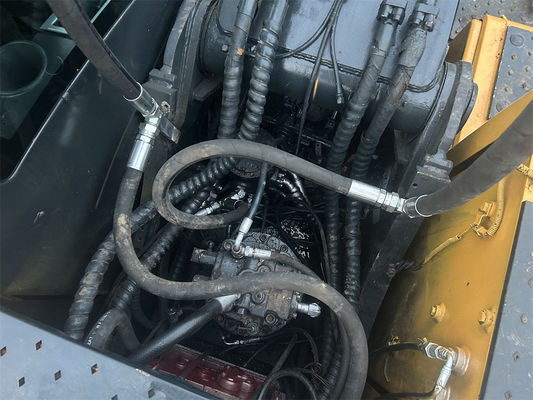

sistema idraulico

Pressione di accumulo principale (Mpa) 350

Colpo quantitativo per piastra di collazione di tipo motore idraulico rotativo

Motore idraulico a piedi

Tipo: motore a pistoni assiale a doppia velocità

Flusso massimo della pompa principale (l/min) 222 × 2

Pressione della valvola di sicurezza principale (Mpa) 38

Circuito idraulico per camminare (Mpa) 38

Circuito idraulico rotativo (Mpa) 26.5

Circuito idraulico di controllo (Mpa) 4

cilindro del boomer - diametro del cilindro x corsa (mm) 2-120 x 1290

cilindro a bastone - diametro del cilindro x corsa (mm) 140 x 1510

Cisterna a secchio - diametro della cilindra x corsa (mm) 125 x 1055

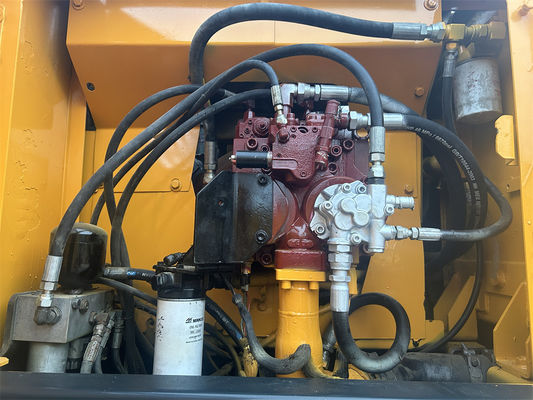

Tipo di pompa principale pompa a pistone a piastra variabile

Circuito di lavoro dell'olio idraulico (Mpa) 38

Circuito dell'olio pilota (MPa) 4

Capacità petrolifera

Serbatoio del carburante (L) 310

Serbatoio idraulico di olio (L) 165

Quantità di cambio dell'olio del motore (L) 24

Liquido di raffreddamento (L) 35

Sistema idraulico (L) 340

Dimensioni del corpo principale

Lunghezza totale del trasporto (mm) 9530

Larghezza totale del trasporto (mm) 2530

Altezza totale di trasporto (mm) 3500

Distanza libera da terra del contrappeso (mm) 1305

Distanza tra le ruote (mm) 2800

Larghezza del pneumatico singolo (mm) 308

Larghezza esterna totale del pneumatico (mm) 640

Larghezza del binario (mm) 1874

Distanza minima dal suolo (mm) 365

Radius minimo di rotazione del dispositivo di lavoro anteriore (mm) 3580

Raggio di svolta posteriore (mm) 2800

Larghezza di bordo (mm) 2530

Portata del lavoro

Raggio massimo di scavo (mm) 9960

Raggio massimo di scavo a terra (mm) 9750

profondità massima di scavo (mm) 6380

Altezza massima di scavo (mm) 10000

Altezza massima di scarico (mm) 7160

profondità massima di scavo verticale (mm) 5990

profondità massima di scavo (mm) 6210

Radius minimo di rotazione (mm) 3580

Profondezza di sollevamento o spinta del bulldozer (mm) 445

Larghezza x altezza del bulldozer (mm) 2490 x 610

Larghezza della gamba (mm) 3370
