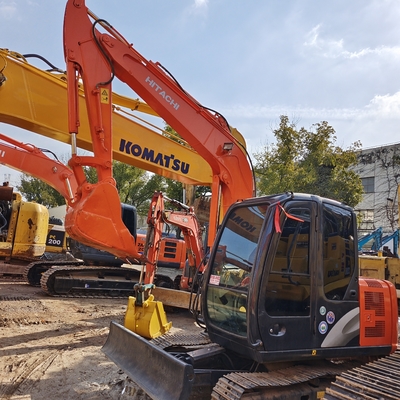

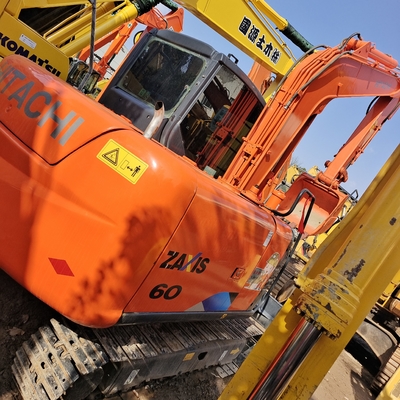

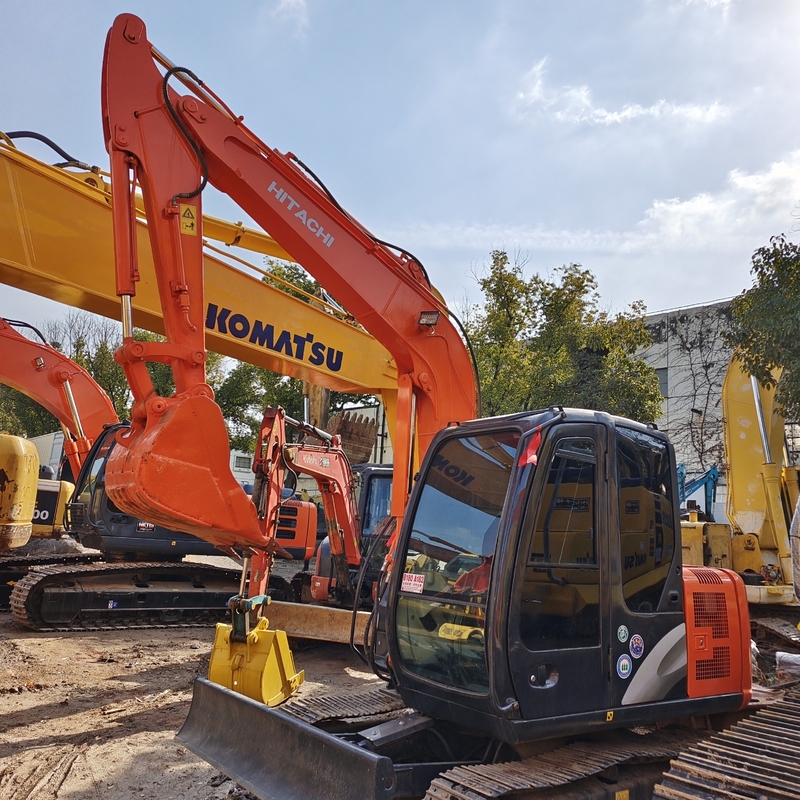

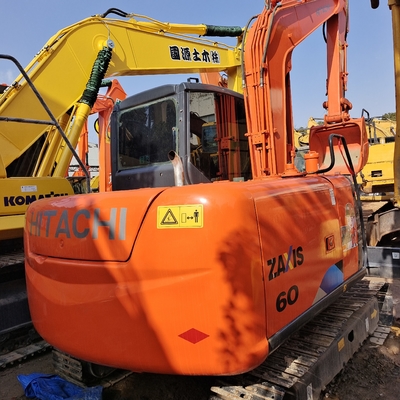

Configurazione dei parametri dell'escavatore Hitachi ZX60-5A

Specificità

Potere Potere tradizionale

Impresa comune produttore/importazione

Scavatrice a secchio

Tonnellaggio (t) 6

Peso di lavoro dell'intera macchina (kg) 5960

Capacità del secchio (m3) zero punto due quattro

prestazioni

velocità di rotazione (rpm) 9.1

Torsione di rotazione (Nm) 10

Velocità di marcia (km/h) 0-4,5/0-2,5 alta/bassa

Capacità di arrampicata (%) 70% (35 °)

Tensione specifica di terra (Kpa) 31

Forza di scavo del secchio (kN) 41.4

Forza di scavo del braccio della cavia (kN) 28.4

Forza di trazione massima (kN) 38.5

sistema dinamico

Motore modello 4TNV98

Potenza nominale (kW/rpm) 42,4/2100

Torsione massima (N.m.) 236/1350

Lo spostamento (L) 3.318

Numero di bombole 4

Diametro del cilindro x corsa (mm) 98 x 110

Metodo di raffreddamento: raffreddamento ad acqua

Forma di lavoro: 4 tempi, raffreddato ad acqua, tipo di iniezione diretta

sistema idraulico

Tipo di pompa principale: 3 pompe a pistoni a asse variabile

Tipo di motore idraulico rotativo: 1 motore a pistoni assiale

Tipo di motore idraulico a piedi: 2 motori a pistoni assiali variabili

Flusso massimo della pompa principale (l/min) 2 × 52.5

Densità di portata della pompa pilota (L/min) 9.5

Circuito dell'olio pilota (MPa) 3.9

Circuito di lavoro dell'olio idraulico (Mpa) 24.5

Circuito idraulico per camminare (Mpa) 24.5

Circuito idraulico rotativo (Mpa) 17.6

cilindro dell'olio di foratura - numero x diametro del cilindro x corsa (mm) 1 x 105 x 60

Bottone di olio - numero x diametro del cilindro x corsa (mm) 1 x 85 x 55

Bottina di olio a secco - numero x diametro della bottina x corsa (mm) 1 x 80 x 50

Capacità petrolifera

Serbatoio del carburante (L) 120

Serbatoio idraulico (L) 60

Sistema idraulico (L) 93

Quantità di cambio dell'olio motore (L) 12.3

Liquido di raffreddamento (L) 8

Dimensioni del corpo principale

Lunghezza totale del trasporto (mm) 6060

Larghezza totale del trasporto (mm) 2060

Altezza totale di trasporto (mm) 2085

Altezza totale della cabina (mm) 2475

Larghezza di bordo (mm) 2060

Larghezza della scarpa (mm) 400

Dislivello del binario (mm) 1600

Distanza libera da terra (mm) per il peso di bilanciamento 620

Distanza minima dal suolo (mm) 310

Raggio minimo di rotazione del dispositivo di lavoro anteriore (mm) 2510

Raggio di svolta posteriore (mm) 1650

Numero di rulli portanti (un lato) (pezzo) 1

Numero di scarpe da corsa (un lato) 39

Numero di ruote di supporto (un lato) 5

Portata del lavoro

Raggio massimo di scavo (mm) 6250

Raggio massimo di scavo della superficie di parcheggio (mm) 6130

Profundità massima di scavo (mm) 3850

Altezza massima di scavo (mm) 5800

Altezza massima di scarico (mm) 4080

profondità massima di scavo verticale (mm) 3440

Larghezza x altezza del bulldozer (mm) 2000 x 400

Profondezza di sollevamento o spinta del bulldozer (mm) 430 × 400
